长城电源板通病 （二） 显示器无电、黑屏
故障原因：显示器无电、黑屏
故障原因：显示器无电、黑屏
不良分析：电源板原材不良
维修指导：
二、 电源板（长城电源型号：GL-40DP-1，料号：1125035）

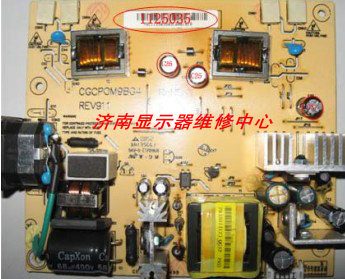

1.核对不良电源板的条码，确定料号。（如下图）

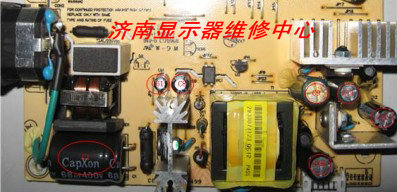

2.找到不良电源板上的 C1、C9、C10、C11、C12、C8、C61、C25、C26、C37 位置的电容，如下图：
3.维修方法：
首先：用烙铁和吸锡枪把 C1、C9、C10、C11、C12、C8、C61、C25、C26、C37 电容各个脚的焊
点吸空，把电容取下来（根据不良板上条码识别周期再更换）。

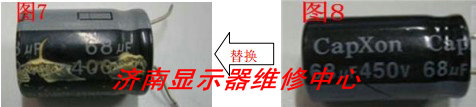

A.取 1 个“CapXon KM 铝电解 450V/68μ-M 18*25 105℃”电解电容（料号：1145605，代用料号：
1137569）（图 8），替换至线路板 C1 位置上。（图 7 为板载旧电容 TEAPO 68UF/400V）
B:

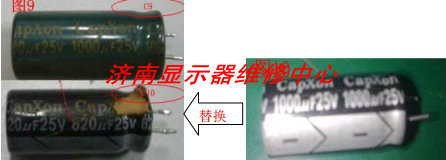

取 2 个“GH25V1000μM10*20 125℃F5TAP 丰宾 GP”电解电容（料号：1145609，代用料号：1138852）
（图10），替换至线路板C9、C10位置上。（图 9 为板载旧电容 C9 25V1000UFM10*20 105℃,C10 25V/820UF
M10*20 105℃）
C:
取2 个“GH16V1000μM8*20 3.5 125℃ 丰宾 GP”电解电容（料号：1145611，代用料号：1139328）
（图 12），替换至线路板 C11、C12 位置上。（图11 为板载旧电容 16V/1000UF TEAPO）
D:
取 1 个“GH50V47μM6.3*15 3.5 105℃ 丰宾 GP”电解电容（料号：1148592，代用料号：1139677）
（图 14），替换至线路板 C8 位置上。（图 13 为板载旧电容 50V47UF105℃）
E:
取 1 个“GH50V10μM5*11 3.5 105℃ 丰宾 GP” 电解电容（料号：1148593，代用料号：1139676）
（图 16），替换至线路板 C61 位置上。（图 15 为板载旧电容 50V47UF105℃）

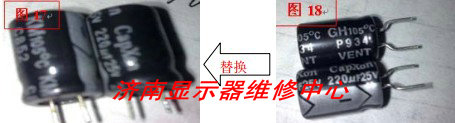

F:取 3 个“GH 25V220UF M8*11.5 105℃丰宾 GP” 电解电容（料号：1139675）（图 18），替换至线路
板 C25、C26、C37 位置上。（图 17为板载旧电容丰宾 KM25V220UF）
